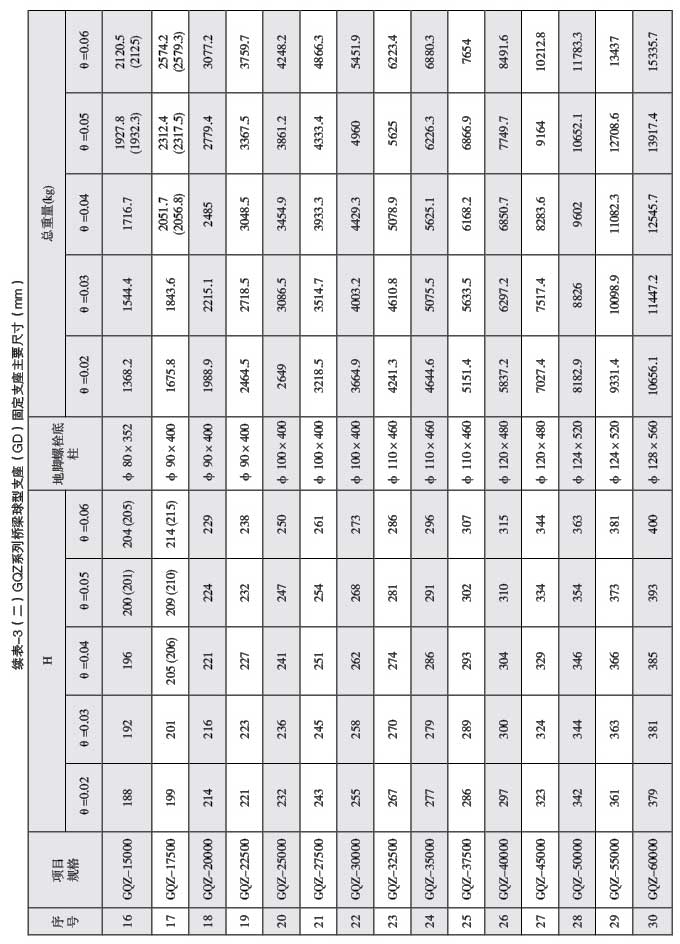

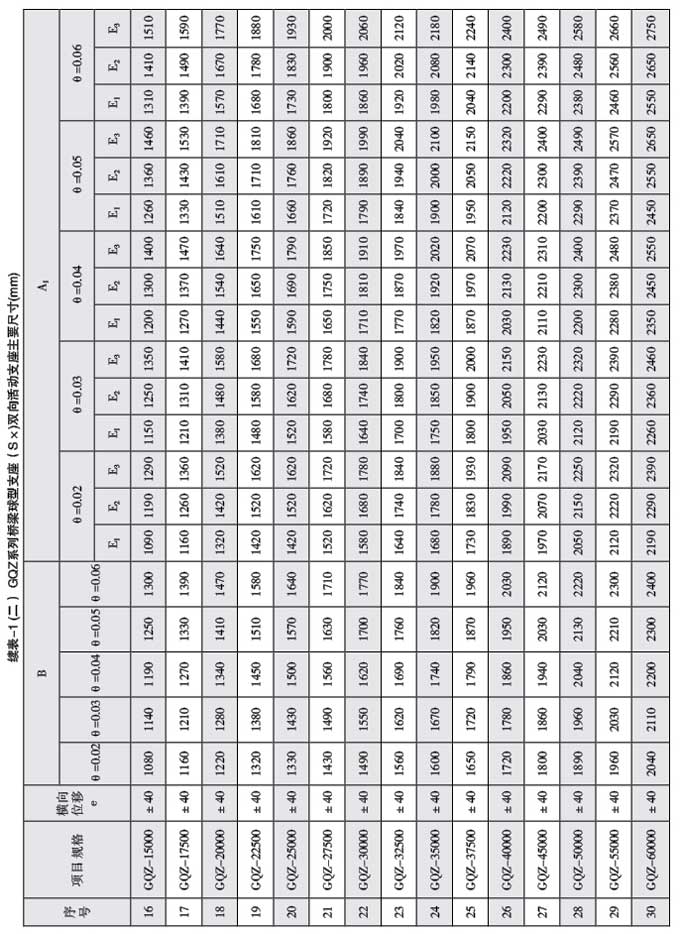

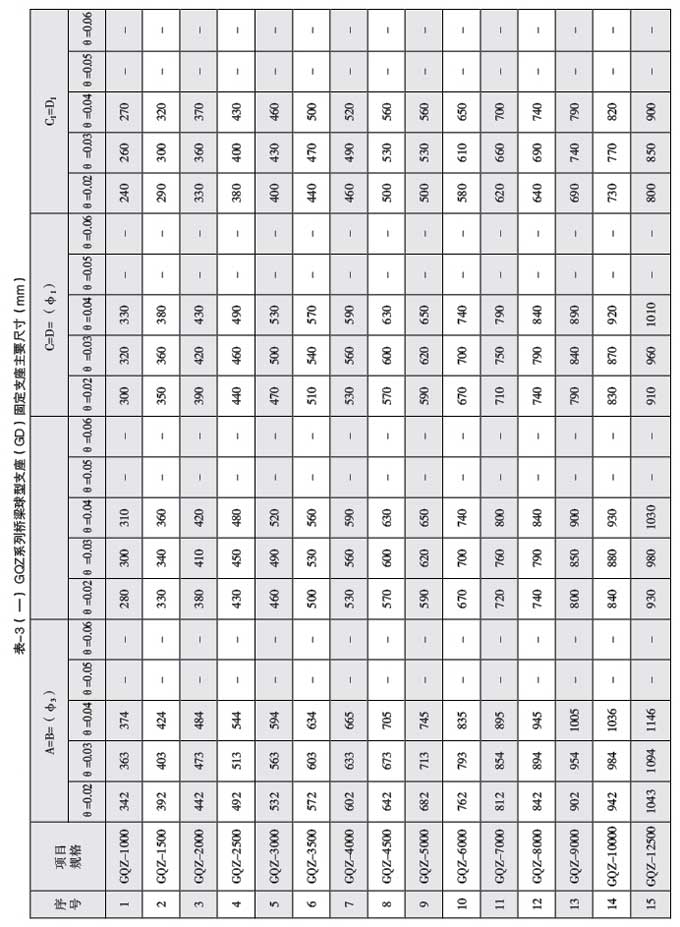

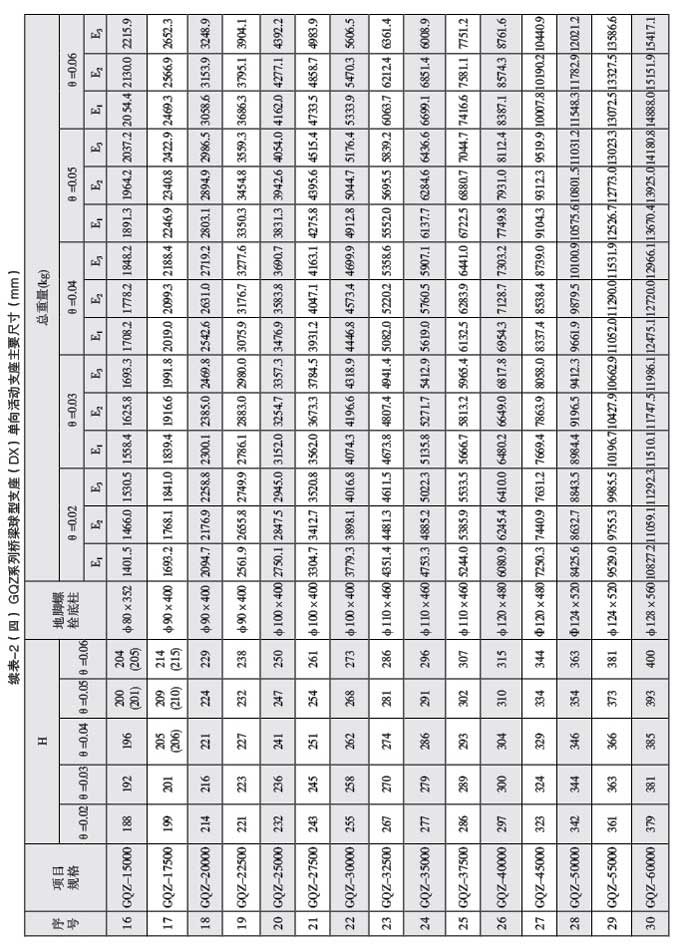

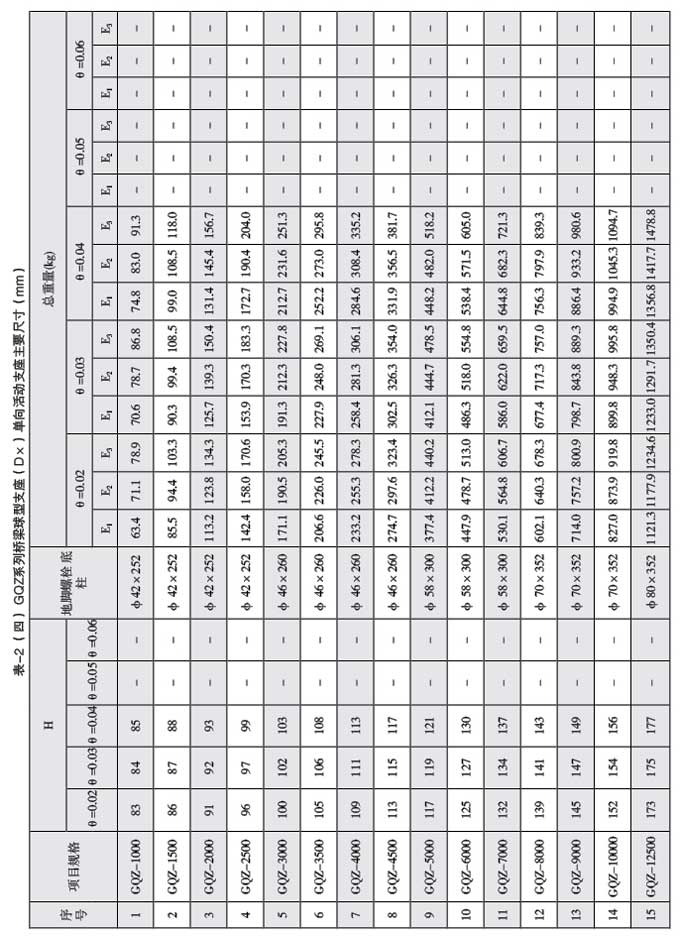

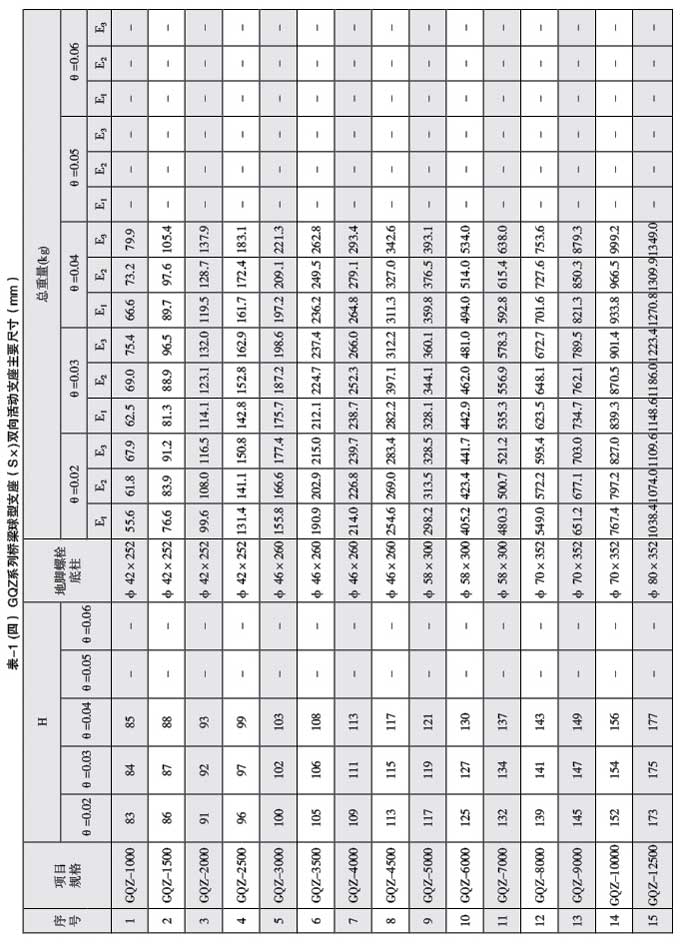

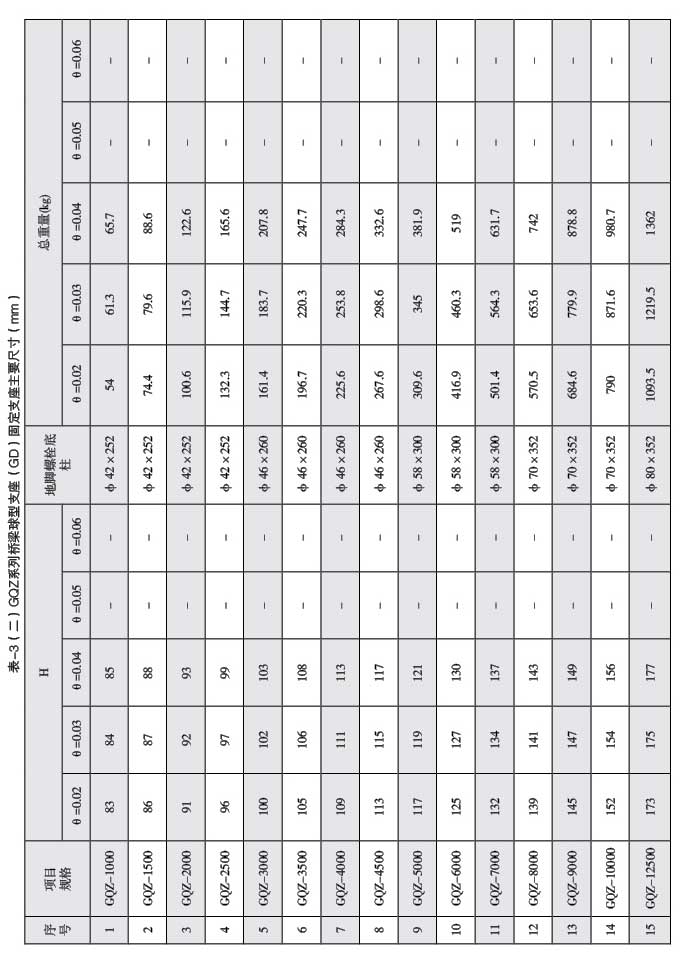

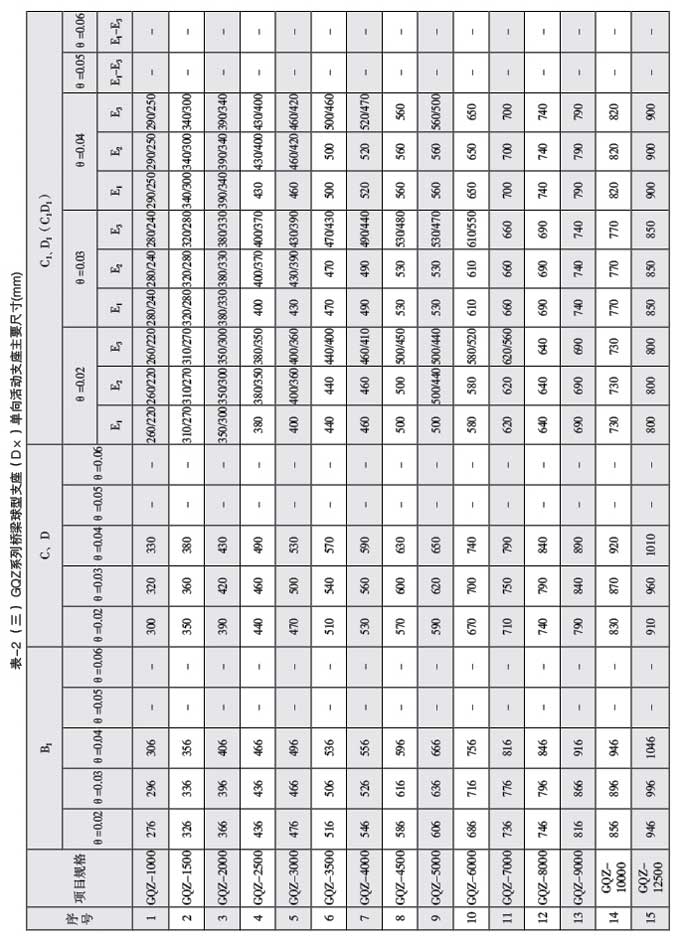

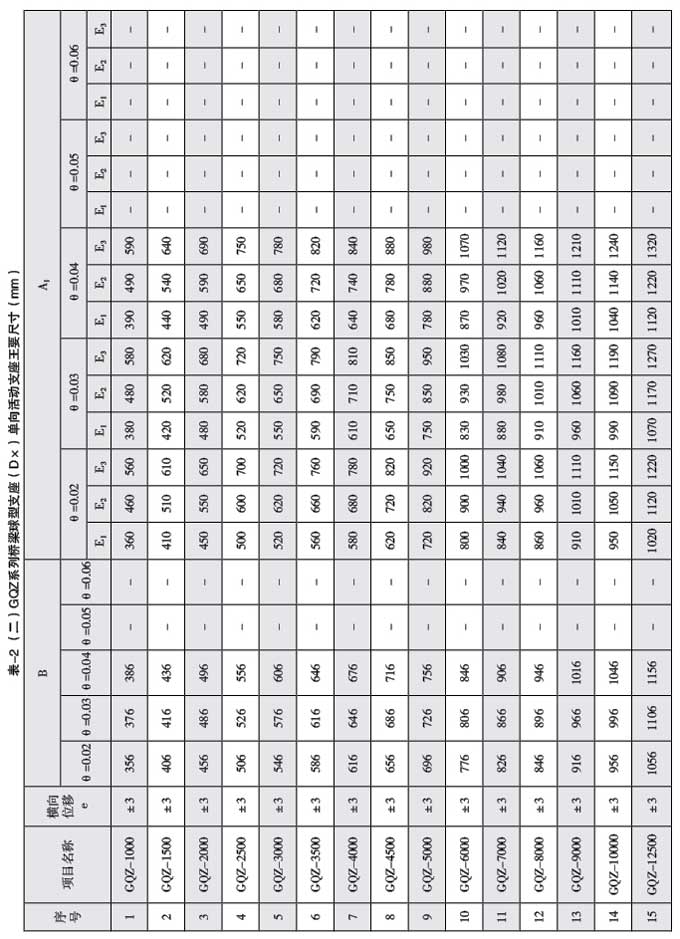

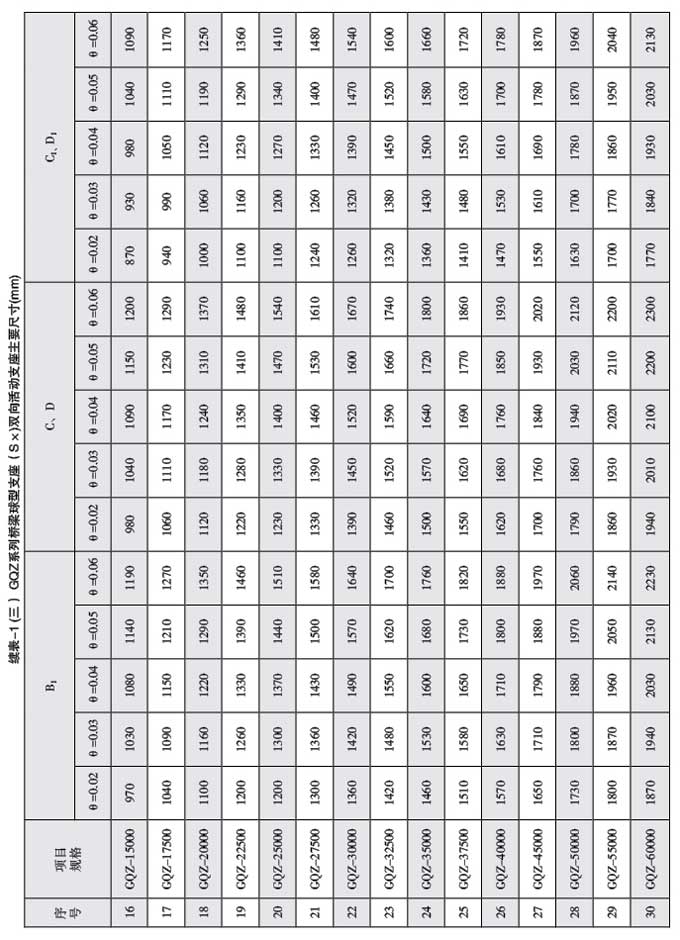

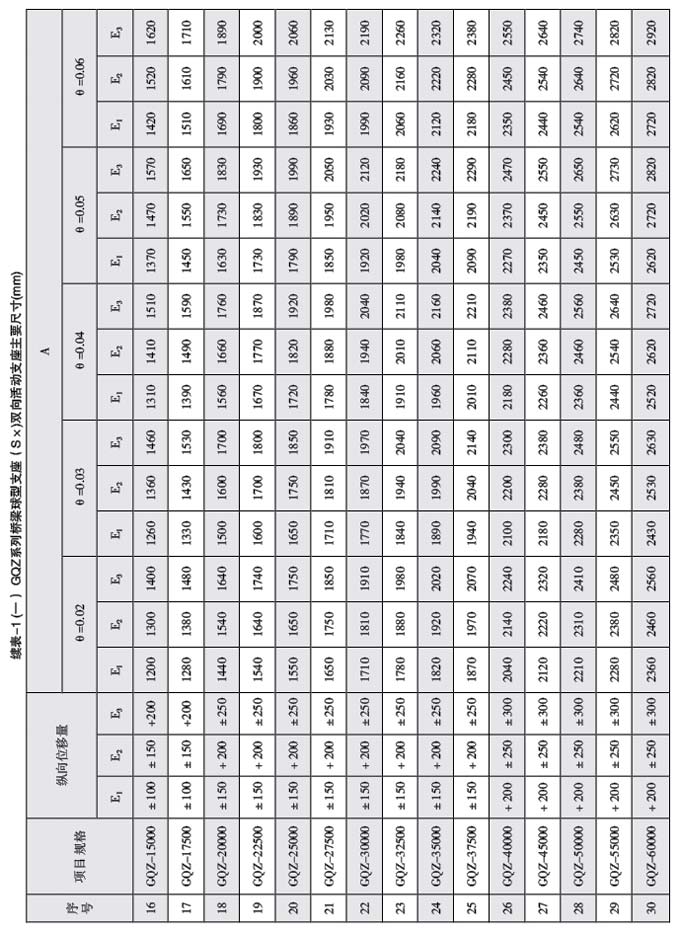

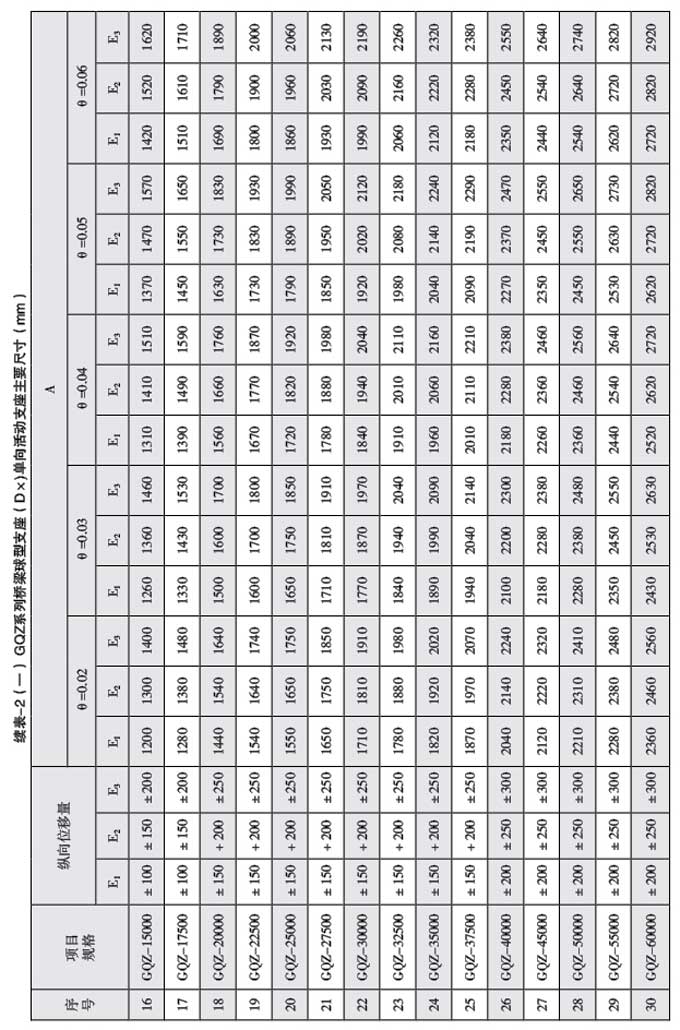

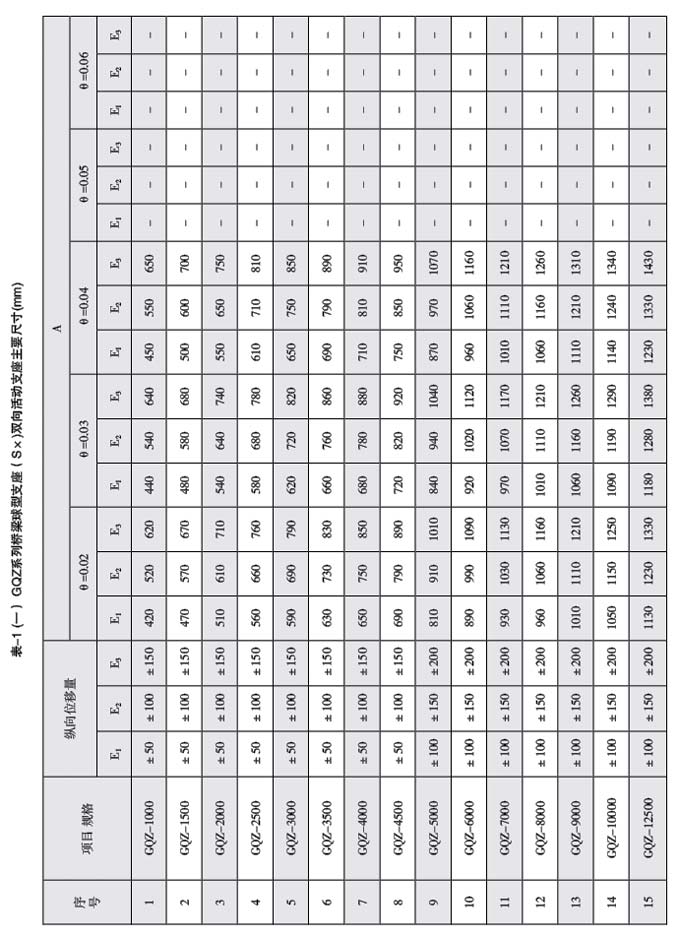

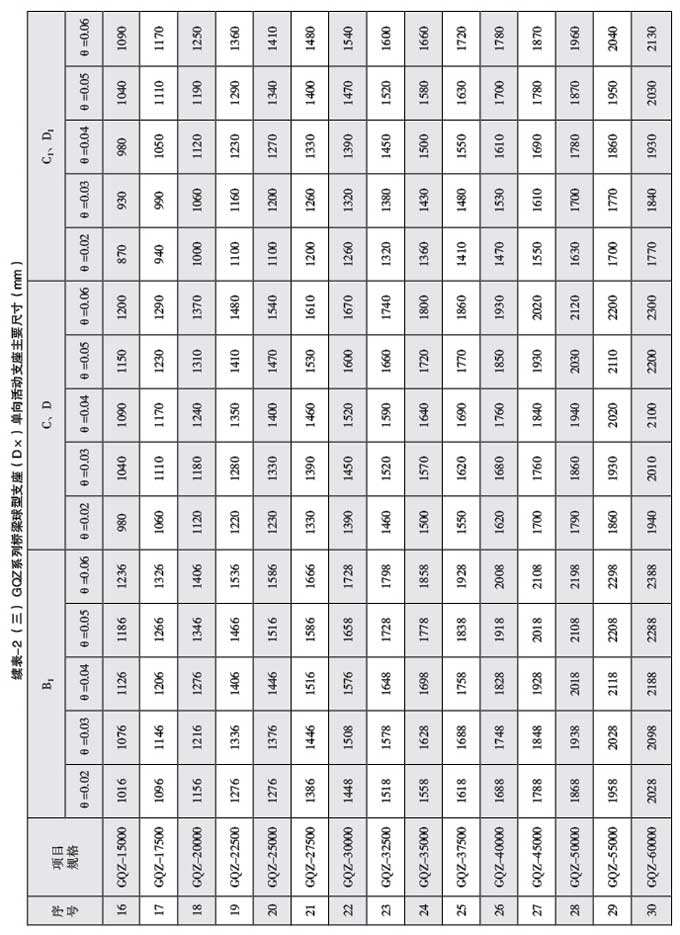

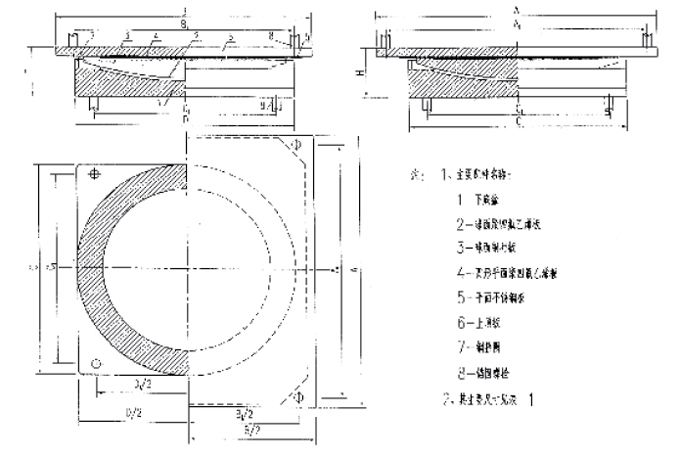

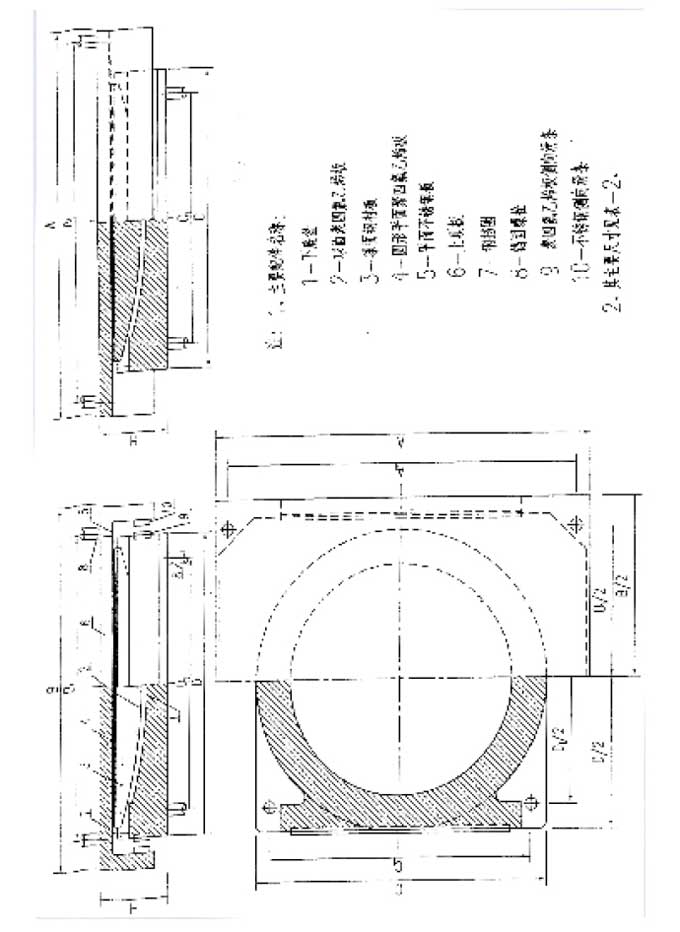

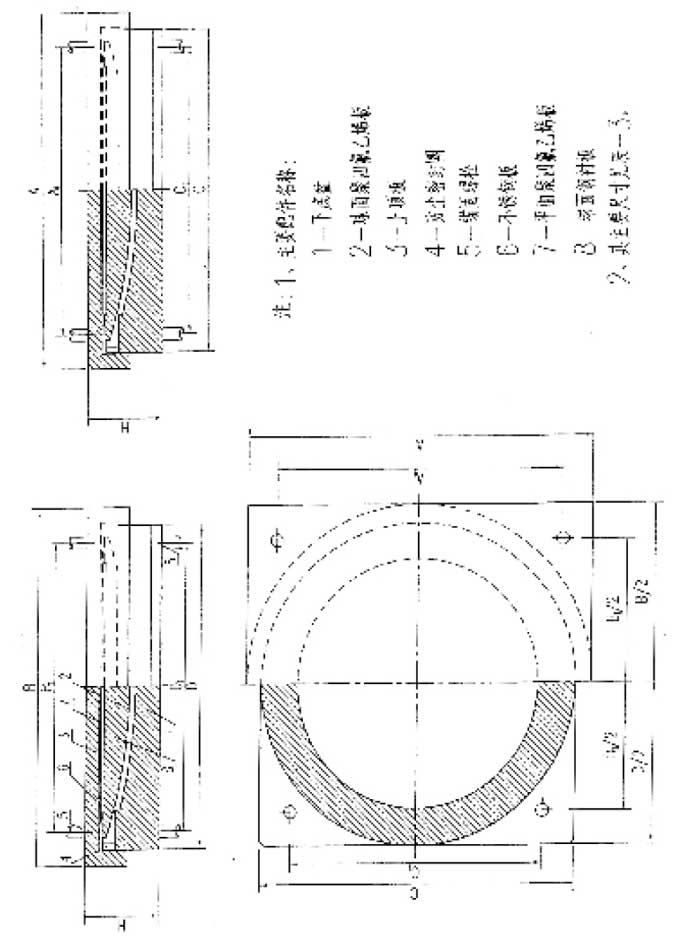

一、本GQZ系列《橋梁
球型支座設計參數表》系與國標《橋梁
球型支座》GB/ T17955-2009配套產品，本參數表供生產廠家發布GQZ系列產品信息使用，以 方便橋梁設計人員選型。

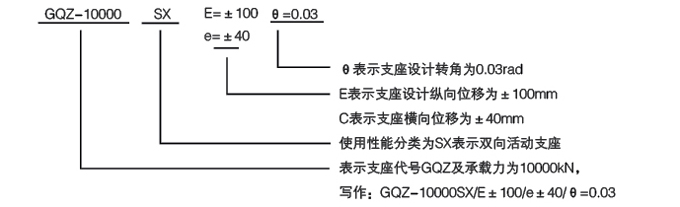

二、GQZ系列支座的代號舉例：
本例表示GQZ系列橋梁
球型支座承載力為1000kN,縱向位移± 100mm,橫向位移±40mm,轉角為0.03rad的 雙向活動球形支座。
三、GQZ系列支座的主要技術性能

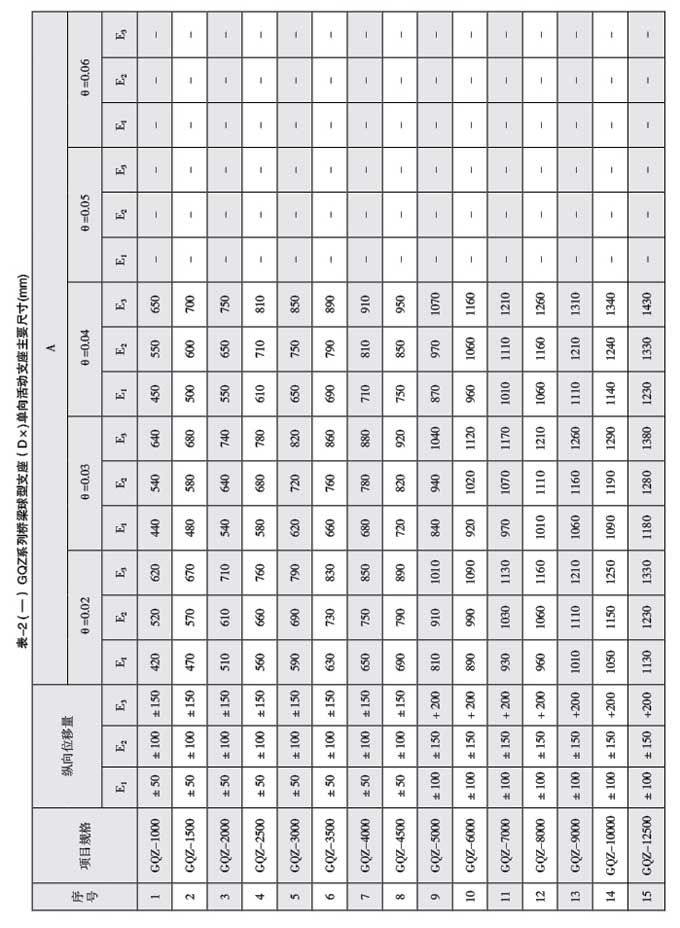

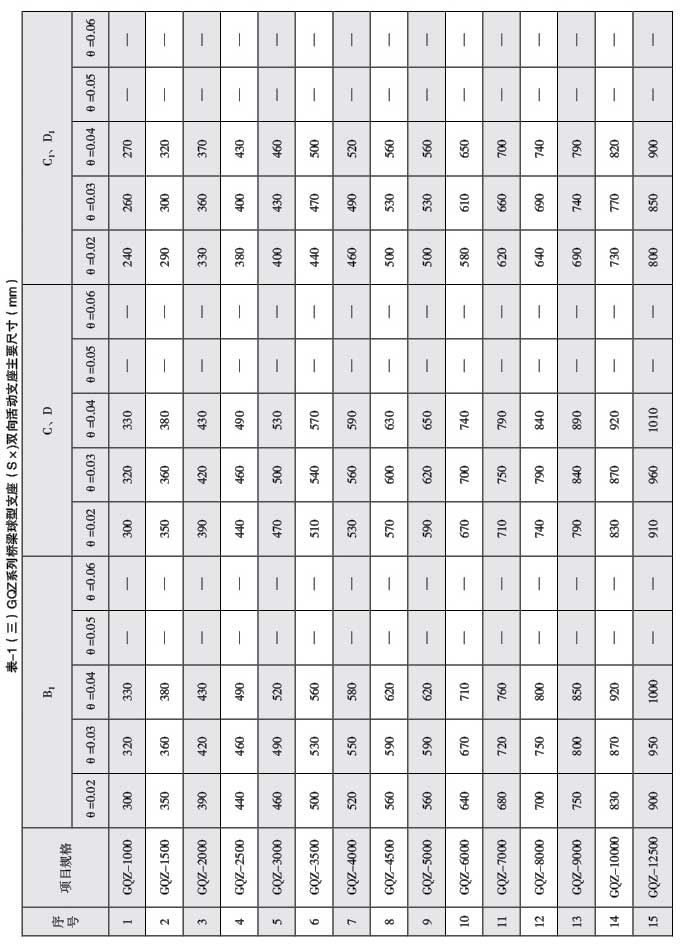

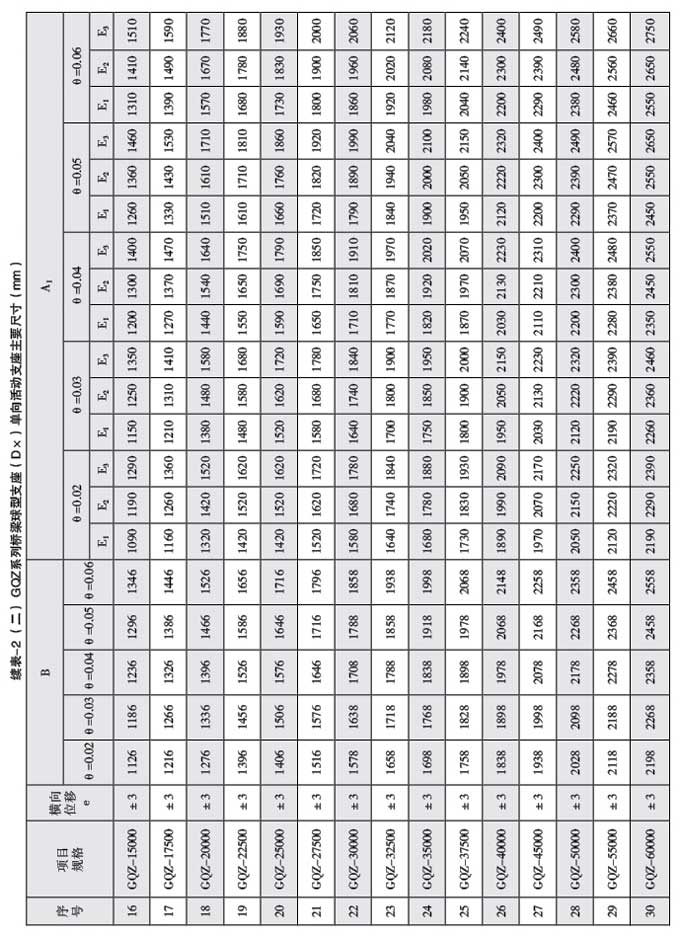

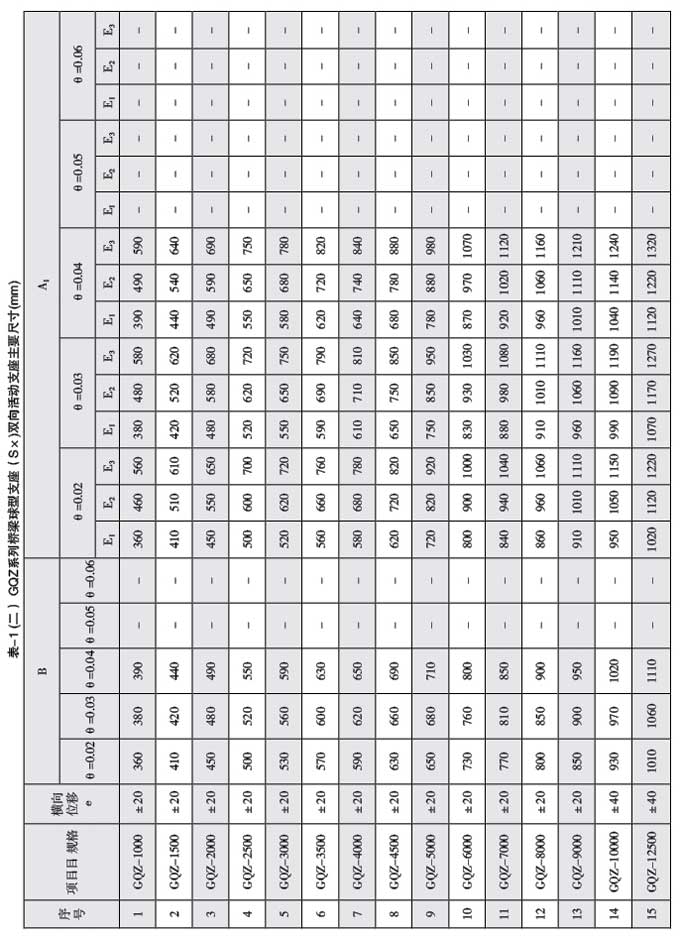

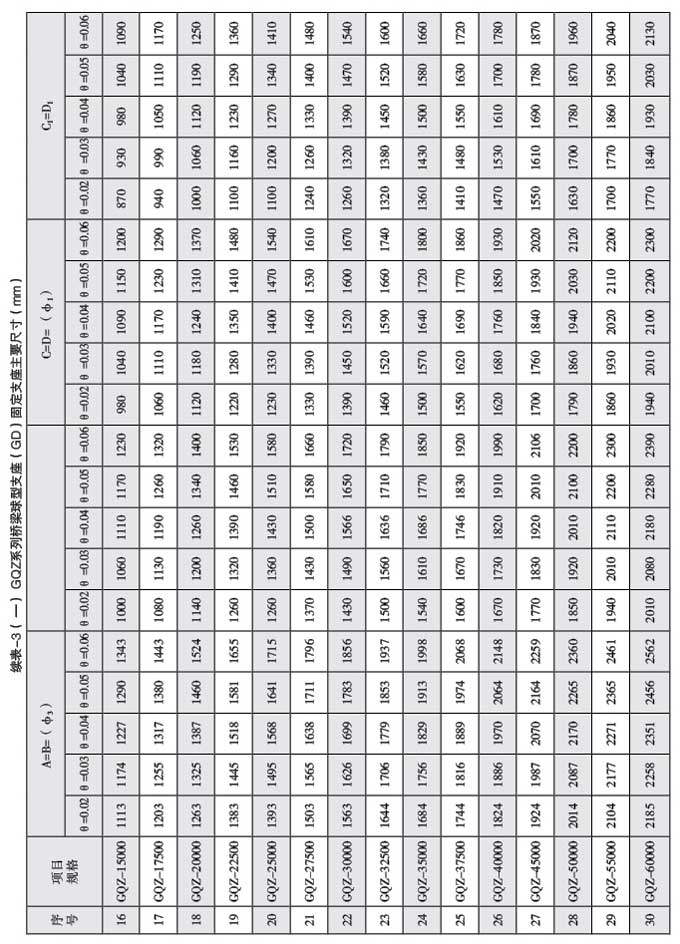

1、支座豎向承載力分為30級，1000、1500、2000、2500、3000、3500、4000、4500、5000、6000、 7000、 8000、 9000、 10000、 12500、 15000、 17500、 20000、 22500、 25000、 27500、 30000、 32500、 35000、 37500、 40000、 45000、 50000、 55000、 60000kNo
2、支座設計轉角0分為 0.02、0.03、0.04、0.05、0.06rad 五級。
3、支座設計位移量：
縱向位移：1000~4500kN, E1= 士50、E2= 士 100、E3 = ±150mm;
5000^17500kN, E1 = 士 100、E2= 士 150、E3 = 士200mm;
20000~37500kN, E1 士 150、E2= 士200、E3= 士250mm;
40000~60000kN, E1= 士200、E2= 士250、E3= 士300mm。
橫向位移：SX(雙向活動支座），1000～9000kN, e=±20mm, 10000~60000kN, e=±40mm DX(單向活動支座）e=±3mm,支座縱向、橫向位移量還可根據實際需要進行調整。
4、支座可承受的水平力：單向活動支座（DX)及固定支座（GD)在非滑移方向的水平力均不小于支座設 計承載力的10%。
四、GQZ系列支座安裝：
1、采用本系列支座時，安裝支座的墊石混凝土強度等級不得低于C40級。
2、安裝支座處應設罝支座墊石，墊石尺寸應按局部承壓計算，其長度、寬度比支座底板尺寸大100mm以上， 高度不小于100mm,且應布置鋼筋。并按支座底板地腳蜾栓間距與底柱規格預留螺栓孔位置。若采用預埋鋼 板焊接連接時，支座就位后，用對稱斷續方式焊接，焊接過程中應防止支座鋼體溫度過高，防止變形、燒壞 聚四氟乙烯板等。
3、支座安裝標高應符合設計要求。控制墊石頂面標髙時要注意預留支座底板下專用砂漿墊層厚度。支座支承 面四角高差不得大于1mm。
4、支座安裝前方可開箱，并檢査支座各部件及配件清單。支座安裝前不允許隨意拆卸固定件。
5、支座安裝的注意亊項：
1)支座安裝位置劃出中心十字，支座順橋方向的中心線應與主梁順橋向中心線平行。
2)活動支座的上頂板與下底盆順橋方向的中心線應重合。
3)支座安裝過程中，不得松開上頂板與下底盆的連接固定件，以防止發生過大的轉角而傾覆。待支座安裝完成 后再拆除連接件，以防約束梁體的正常位移與轉動。
4)檢査不銹鋼板外露面是否清潔，在運輸、儲存、安裝過程中涂裝是否碰掉，發現問題應及時清潔及補刷涂 裝，然后安裝防塵設施。
5)支座安裝還應滿足現行橋梁施工規范的相關規定。支座使用期間，應按養護規范的有關規定定期進行檢査及 養護。
